Le serie PLATE-S e PLATE-M sono ideali quando sono richieste consistenti portate d'aria e pressioni modeste, per fissaggio a parete o pannello. Applicazioni tipiche: ventilazione di stabilimenti, parcheggi, allevamenti, raffreddamento di apparecchiature elettriche e frigorifere.
I ventilatori elicoidali a pannello ELEKTROVENT sono progettati per applicazioni con grandi portate e basse pressioni. La girante a profilo alare ad alto rendimento, il convogliatore a telaio quadrato con ampio raggio di aspirazione e la rete antinfortunistica a norma UNI EN ISO 12499 garantiscono efficienza, sicurezza e durata.

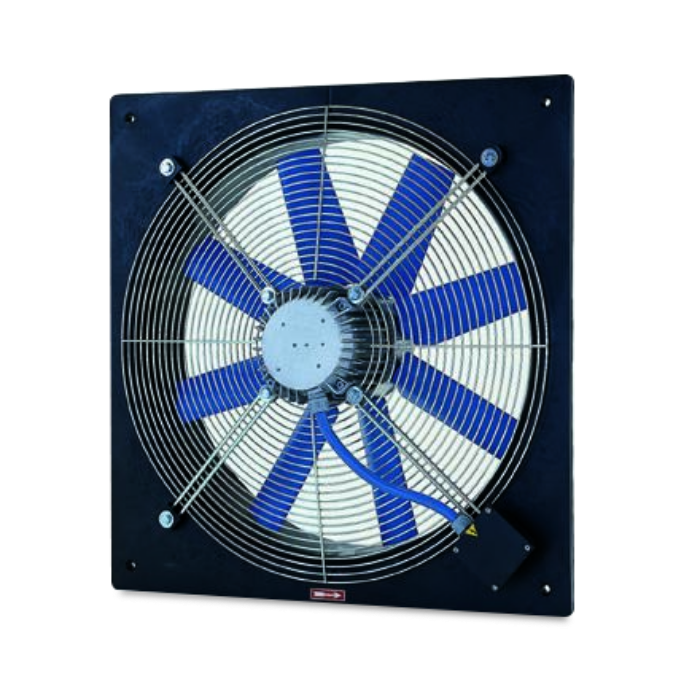

Motore compatto · Ø 300–700 mm
Estrema compattezza grazie alla minima sporgenza del motore elettrico, perfetta regolabilità della velocità senza ronzio elettrico né assorbimenti anomali. Ideale per applicazioni in spazi ridotti dove sono comunque richieste portate elevate a basse pressioni.
ATEX disponibile
Motore IEC UNEL-MEC · Ø 250–800 mm
Versatilità ed economicità con girante a profilo alare e robusto mozzo a morsa in alluminio. Motore standard IEC unificato per facilità di manutenzione e ricambio. Disponibile anche in versione ATEX certificata per atmosfere potenzialmente esplosive.
Telaio quadrato con ampio raggio di aspirazione in materiale anticorrosivo o protetto contro gli agenti atmosferici.
Realizzata in filo d'acciaio a norma UNI EN ISO 12499 e protetta contro gli agenti atmosferici.
Pale a profilo alare in tecnopolimero, mozzo in fusione di alluminio, calettamento variabile, equilibratura dinamica della girante.
Asincrono mono o trifase, IP 55, isolamento Cl. F, servizio S1, accoppiamento diretto con girante a sbalzo.
Curve di portata, dimensionali, livelli sonori. 8 grandezze.
Versioni T/M, motore IEC, varianti ATEX. 10 grandezze.
Diagrammi portata-pressione completi serie PLATE.
CE, ATEX, Eco-design ERP, RoHS, REACH.
Ogni ventilatore PLATE-S e PLATE-M è progettato, costruito e collaudato all'interno dei nostri 11.000 m² di stabilimento. Niente outsourcing critico: dalla lavorazione delle lamiere all'equilibratura della girante, tutto nasce sotto lo stesso tetto.
Lamiere zincate Sendzimir, profilati alluminio EN AW-6060, tecnopolimeri rinforzati con fibra di vetro per le pale.
Ogni girante viene equilibrata dinamicamente — minor rumorosità, minori vibrazioni, durata cuscinetti aumentata.
Test aeraulico, acustico ed elettrico su ogni unità prima della spedizione. Report di collaudo allegato a richiesta.
Numero di matricola univoco, dichiarazione di conformità e fascicolo tecnico per ogni ventilatore.
Compila il modulo: ti rispondiamo entro 24 ore lavorative con una proposta dimensionata sulle tue specifiche di portata, prevalenza, temperatura e applicazione.
PLATE-S monta un motore compatto a sbalzo, ideale dove serve la massima compattezza e dove si vuole regolare la velocità senza ronzio elettrico. PLATE-M monta motori IEC standard UNEL-MEC, più versatili e facilmente sostituibili sul campo, disponibili anche in versione ATEX.
Sì. Tutti i motori trifase delle serie PLATE sono compatibili con inverter. Per la serie PLATE-S la regolazione è particolarmente lineare grazie al motore compatto progettato per uso continuo a velocità variabile.
Le grandezze più richieste sono normalmente disponibili in 2–3 settimane. Versioni speciali (ATEX, alte temperature, materiali dedicati) richiedono 4–6 settimane. Tempistiche confermate al momento dell'ordine.
La serie PLATE-M è disponibile in versione antideflagrante secondo Direttiva ATEX 2014/34/UE, categoria II 2G/2D, con girante in materiale antiscintilla, motore Ex db e accessori certificati.
Sì. Ogni ventilatore è accompagnato da Dichiarazione di Conformità CE, manuale di uso e manutenzione, schema elettrico e — su richiesta — report di collaudo aeraulico e acustico secondo ISO 5801.
Manteniamo a magazzino giranti, motori e reti antinfortunistiche per tutte le grandezze in produzione corrente. Per modelli fuori produzione siamo in grado di ricostruire i componenti grazie all'archivio tecnico ventennale.
Il nostro Ufficio Tecnico Commerciale ti supporta con il software di selezione e analisi CFD.
